O que é um relé?
O relé é um dispositivo de controle elétrico, que faz com que a grandeza controlada mude em uma etapa predeterminada no circuito de saída elétrica quando a mudança da grandeza de entrada (quantidade de excitação) atende aos requisitos especificados. Possui o relacionamento interativo entre o sistema de controle (também conhecido como malha de entrada) e o sistema controlado (também conhecido como malha de saída). Geralmente usado em circuitos de controle automático, é na verdade uma "chave automática" que usa pequena corrente para controlar operação de alta corrente. Portanto, desempenha o papel de regulação automática, proteção de segurança, circuito de conversão e assim por diante.
Classificação de relé
1. Classificado de acordo com o princípio de funcionamento ou características estruturais do relé:

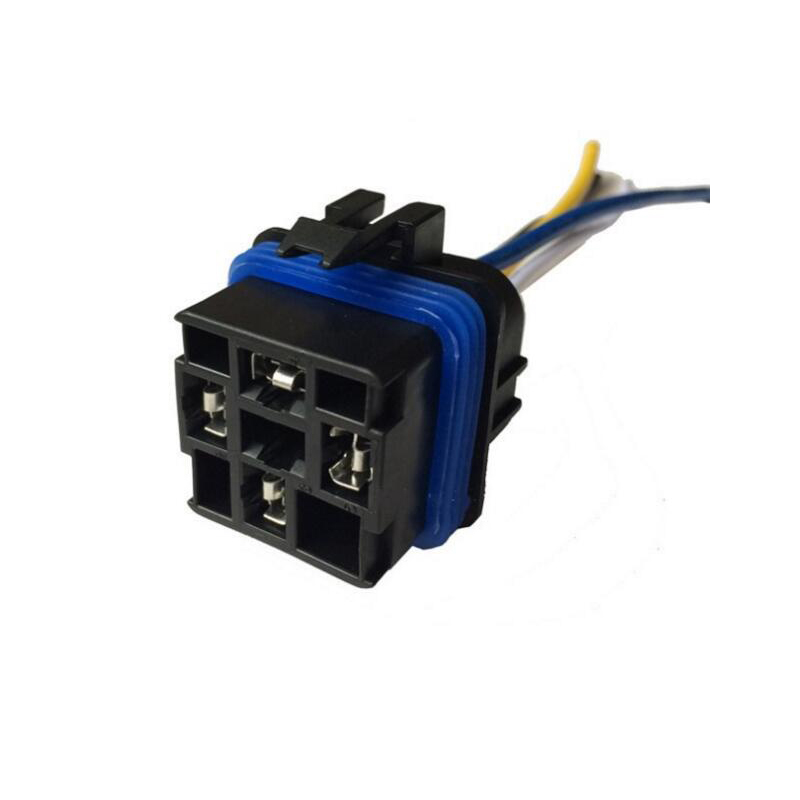

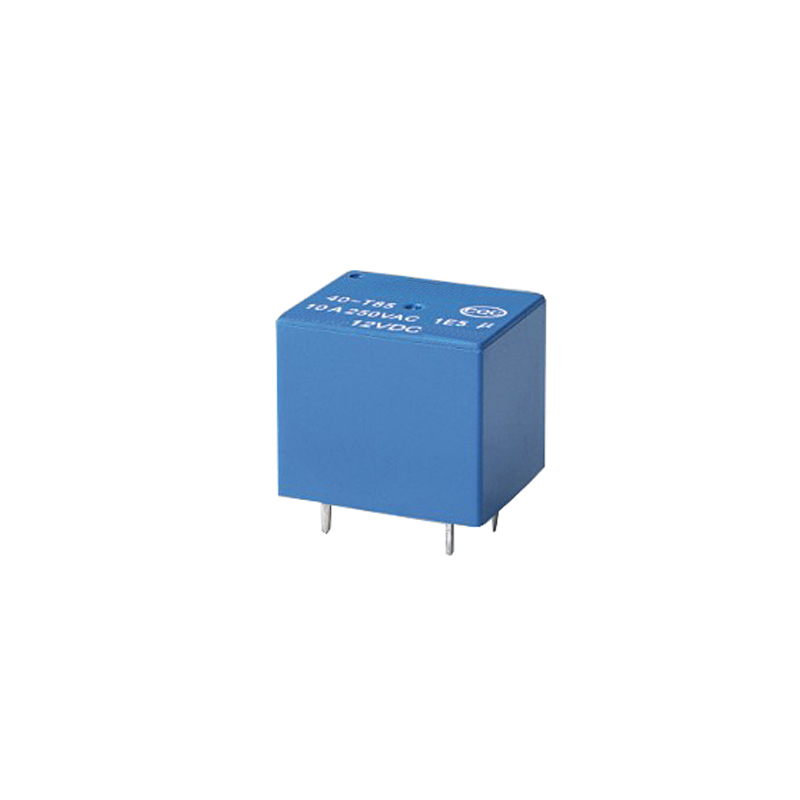

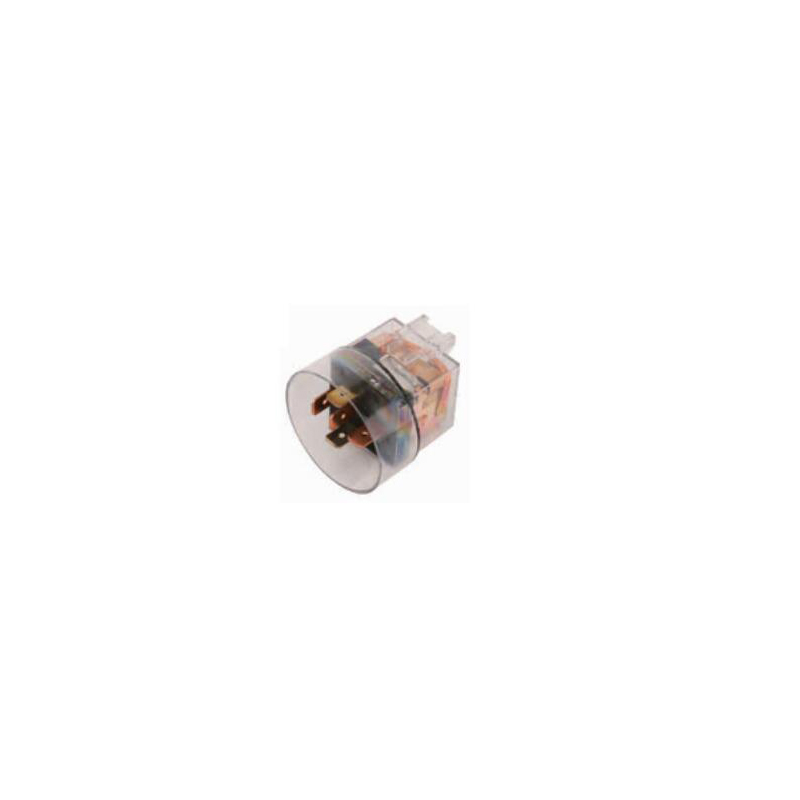

1) Relé eletromagnético: relé elétrico que funciona utilizando a força de sucção gerada pela corrente no circuito de entrada entre o núcleo do eletroímã e a armadura.
2) Relé de estado sólido: refere-se a um relé com isolamento de entrada e saída no qual os componentes eletrônicos desempenham suas funções sem componentes mecânicos móveis.
3) Relé de temperatura: relé que atua quando a temperatura externa atinge um determinado valor.
4) Relé de palheta: é um relé que abre, fecha ou converte linhas usando a ação de palheta selada no tubo e tendo as funções duplas de palheta de choque elétrico e circuito magnético de armadura.

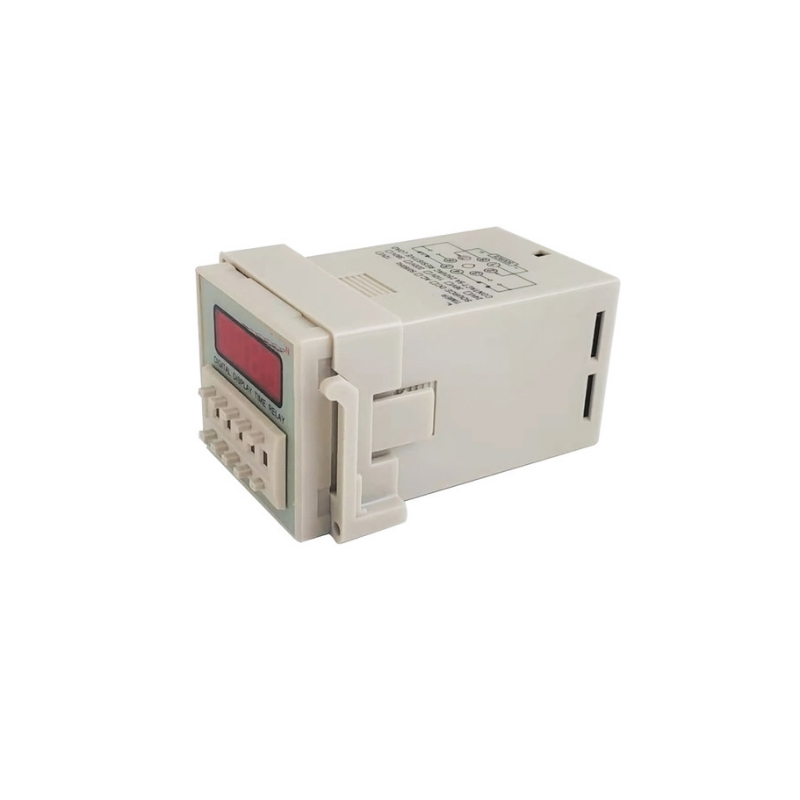

5) Relé de tempo: quando o sinal de entrada é adicionado ou removido, a parte de saída precisa atrasar ou limitar o tempo até o tempo especificado para fechar ou desconectar seu relé de linha controlado.
6) Relé de alta frequência: um relé com perda mínima para comutação de linhas de alta frequência e RF.
7) Relé de polarização: é um relé operado pela ação combinada do campo magnético de polarização e da corrente de controle através do campo magnético gerado pela bobina de controle. A direção de ação do relé depende da direção da corrente que flui através da bobina de controle.
8) Outros tipos de relés: como relé óptico, relé acústico, relé térmico, relé de instrumento, relé de efeito Hall, relé diferencial, etc.
2. Classificação de acordo com as dimensões gerais do relé:
1) Relé miniatura: o relé com o lado mais longo não superior a 10 mm.
2) Relé miniatura subminiatura: relé com o lado mais longo maior que 10 mm, mas não maior que 25 mm.
3) Relé miniatura pequeno: relé com o lado mais longo maior que 25 mm, mas não maior que 50 mm.
Nota: para relés selados ou fechados, a dimensão total é a dimensão máxima do corpo do relé em três direções perpendiculares entre si, excluindo as dimensões das peças de montagem, extremidades de saída, nervuras de pressão, suportes cegos, flanges e juntas de solda de vedação.
3. De acordo com a carga do relé, ele é dividido em:
1) Relé de micro potência: quando a tensão de circuito aberto do contato é DC 28V, a (resistência) é 0,1A e 0,2A.
2) Relé de baixa potência: quando a tensão de circuito aberto do contato é DC 28V, é um relé com (resistência) de 0,5A e 1a.
3) Relé de média potência: quando a tensão de circuito aberto do contato é DC 28V, a (resistência) é 2a e 5A.
4) Relé de alta potência: quando a tensão de circuito aberto do contato é DC 28V, a (resistência) é 10a, 15a, 20a, 25A, 40A... Relé.
4. Classificação por características de proteção do relé:
1) Relé selado: um relé com baixa taxa de vazamento, vedando o contato e a bobina na tampa e isolando-os do meio circundante por soldagem ou outros métodos.
2) Relé fechado: um relé que utiliza um invólucro para vedar (não vedar) contatos e bobinas para proteção. [5]
3) Relé aberto: relé sem tampa protetora para proteger choque elétrico, bobina, etc.
O relé eletromagnético e o relé de mola seca são os relés mais comumente usados na fabricação de eletrônicos.
Edição e transmissão de parâmetros técnicos dos principais produtos de relés
① Tensão nominal de trabalho: refere-se à tensão exigida pela bobina quando o relé funciona normalmente. Dependendo do modelo do relé, pode ser tensão CA ou tensão CC.
② Resistência DC: refere-se à resistência DC da bobina do relé, que pode ser medida por multímetro.
③ Corrente de tração: refere-se à corrente mínima que o relé pode produzir em ação de tração. Em uso normal, a corrente fornecida deve ser ligeiramente maior que a corrente de entrada, para que o relé possa funcionar de forma estável. Geralmente, a tensão de trabalho aplicada à bobina não deve exceder 1,5 vezes a tensão nominal de trabalho, caso contrário, uma grande corrente será gerada e a bobina queimará.
④ Corrente de liberação: refere-se à corrente máxima que o relé gera na ação de liberação. Quando a corrente no estado pull-in do relé diminui até certo ponto, o relé retornará ao estado de liberação sem ser ligado, e a corrente neste momento é muito menor do que a corrente pull-in.
⑤ Tensão e corrente de comutação de contato: refere-se à tensão e corrente que podem ser carregadas pelo relé. Determina que o relé pode controlar a tensão e a corrente, que não podem ser ultrapassadas durante o uso, caso contrário é fácil danificar o contato do relé.
Teste de relé
① Medição da resistência de contato: meça a resistência entre o contato normalmente fechado e o ponto móvel com a engrenagem de resistência do multímetro, e o valor da resistência deve ser 0; A resistência entre o contato normalmente aberto e o ponto móvel é infinita. Assim, pode-se distinguir que é um contato normalmente fechado e que é um contato normalmente aberto.
② Medindo a resistência da bobina: use o multímetro R × Meça a resistência da bobina do relé na engrenagem 10 para avaliar se há um circuito aberto na bobina.
③ Meça a tensão e a corrente: insira um grupo de tensão no relé com fonte de alimentação regulada ajustável e amperímetro, e conecte o amperímetro em série no circuito de fonte de alimentação para monitoramento. Aumente lentamente a tensão da fonte de alimentação. Ao ouvir o som do fechamento do relé, registre a tensão e a corrente de fechamento. Para maior precisão, você pode tentar calcular a média várias vezes.
④ Meça a tensão e a corrente do disparador: ele também é conectado e testado conforme descrito acima. Quando o relé for puxado, reduza gradualmente a tensão de alimentação. Quando o som de liberação do relé for ouvido novamente, registre a tensão e a corrente neste momento. Você também pode tentar várias vezes obter a tensão e a corrente médias de liberação. Geralmente, a tensão de liberação do relé é de 10% a 50% da tensão de pull-in. Se a tensão de liberação for inferior a 1/10 da tensão de pull-in, ela não poderá ser usada normalmente, o que ameaçará a estabilidade do circuito e tornará a operação não confiável.
Representação simbólica
A bobina do relé é representada por um símbolo de caixa retangular no circuito. Se o relé tiver duas bobinas, desenhe duas caixas retangulares paralelas. Ao mesmo tempo, o símbolo de texto “J” do relé deverá ser marcado dentro ou próximo à caixa retangular. Existem duas representações dos contatos do relé: uma é desenhá-los diretamente em um lado da moldura retangular, o que é mais intuitivo. A outra é colocar cada contato em seu próprio circuito de controle de acordo com as necessidades de conexão do circuito. Normalmente, os mesmos símbolos de texto são marcados próximos ao contato e à bobina do mesmo relé, e o grupo de contatos é numerado para mostrar a diferença.
Existem três formas básicas de contatos de relé
(1) Quando a bobina do tipo fechamento dinâmico (normalmente aberta, tipo H) não está energizada, os dois contatos são desconectados e os dois contatos são fechados após a energização. É indicado pelo prefixo fonético “H” da palavra “ele”.
(2) Quando a bobina do tipo interrupção dinâmica (normalmente fechada, tipo D) não está energizada, os dois contatos são fechados e os dois contatos são desconectados após a energização. É representado pelo prefixo fonético “d” da palavra “Duan”.
(3) O tipo de conversão (tipo Z) é o tipo de grupo de contatos. Este grupo de contatos possui três contatos no total, ou seja, o meio é um contato móvel e um contato estático na parte superior e inferior. Quando a bobina não está energizada, o contato móvel é desconectado de um dos contatos estáticos e fechado com o outro; Depois que a bobina é energizada, o contato móvel se move, de modo que o original desconectado fique no estado fechado e o original fechado fique no estado desconectado, de modo a atingir o objetivo de conversão. Esse grupo de contatos é chamado de contato de transferência. É representado pelo prefixo fonético “Z” da palavra “Zhuan”.
