O que é um osciloscópio? Osciloscópios para PC alimentados por USB?

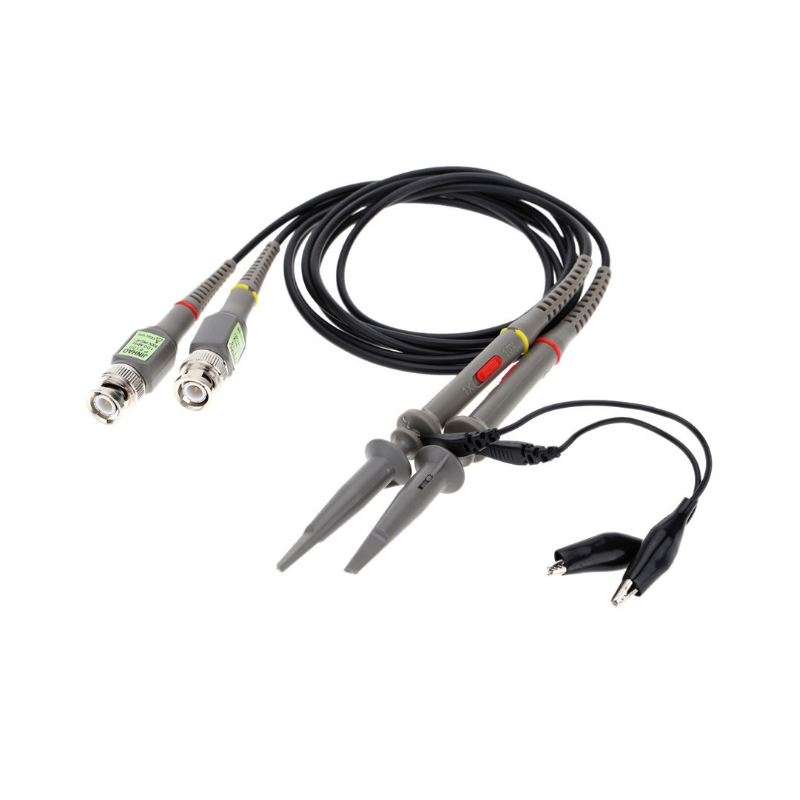

Osciloscópio é um instrumento de medição eletrônico amplamente utilizado. Ele pode transformar sinais elétricos invisíveis em imagens visíveis, o que é conveniente para as pessoas estudarem o processo de mudança de vários fenômenos elétricos. O osciloscópio usa um feixe de elétrons estreito composto de elétrons de alta velocidade para atingir a tela revestida com substâncias fluorescentes e produzir pequenos pontos de luz (este é o princípio de funcionamento do osciloscópio analógico tradicional). Sob a ação do sinal medido, o feixe de elétrons é como a ponta de uma caneta, que pode representar a curva de mudança do valor instantâneo do sinal medido na tela. O osciloscópio pode ser usado para observar as curvas de forma de onda de várias amplitudes de sinal variando com o tempo, e também pode ser usado para testar várias grandezas elétricas, como tensão, corrente, frequência, diferença de fase, amplitude de modulação e assim por diante. osciloscópio
Classificação de osciloscópios
Classificação de acordo com diferentes sinais
O osciloscópio analógico adota o circuito analógico (tubo do osciloscópio, que é baseado no canhão de elétrons). O canhão de elétrons emite elétrons para a tela. Os elétrons emitidos são focados para formar um feixe de elétrons e atingir a tela. A superfície interna da tela é revestida com material fluorescente, de forma que o ponto atingido pelo feixe de elétrons emita luz.

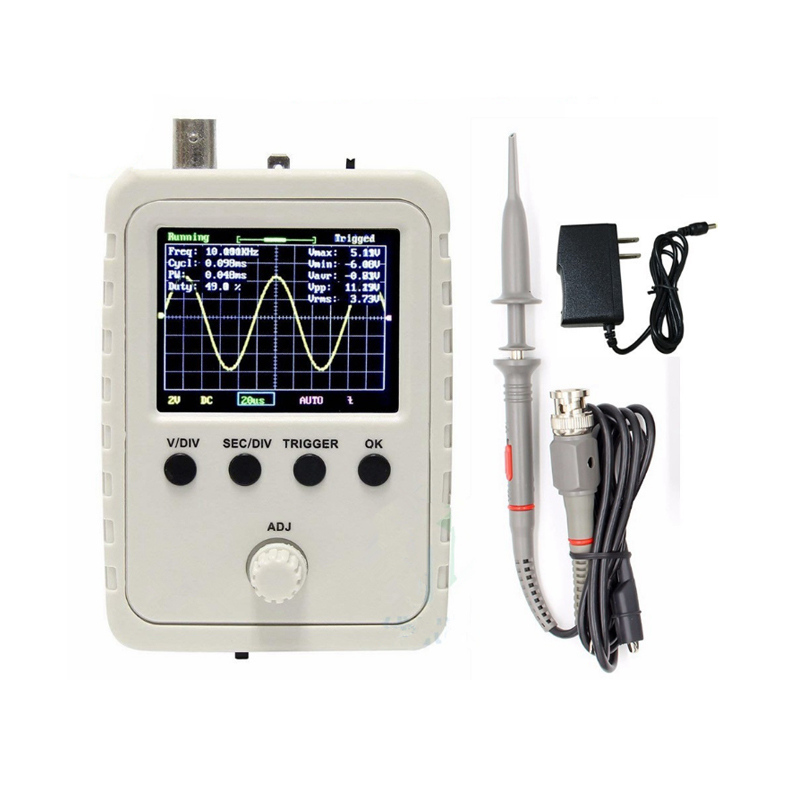

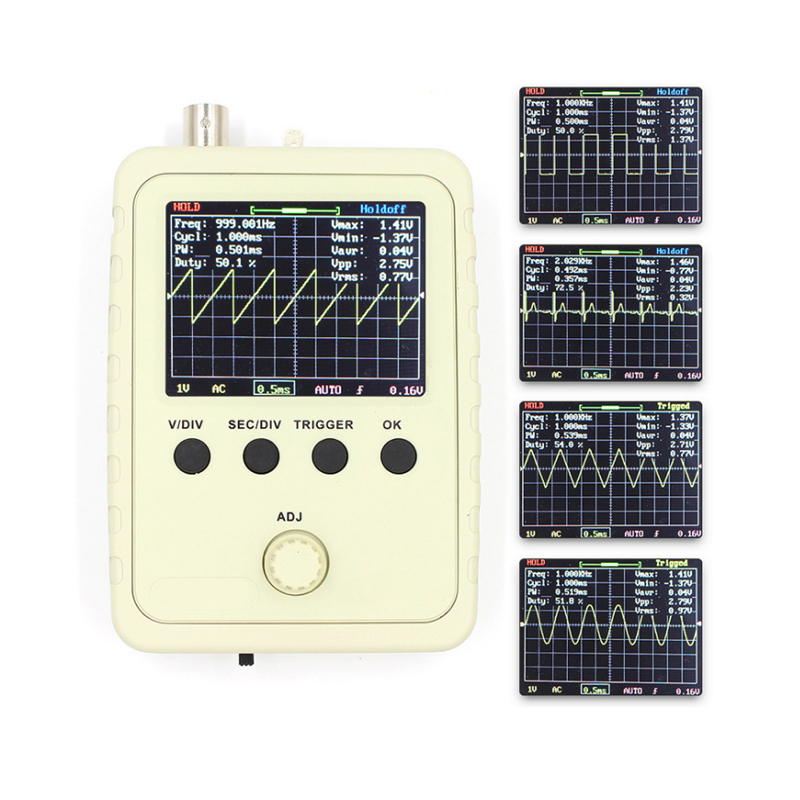

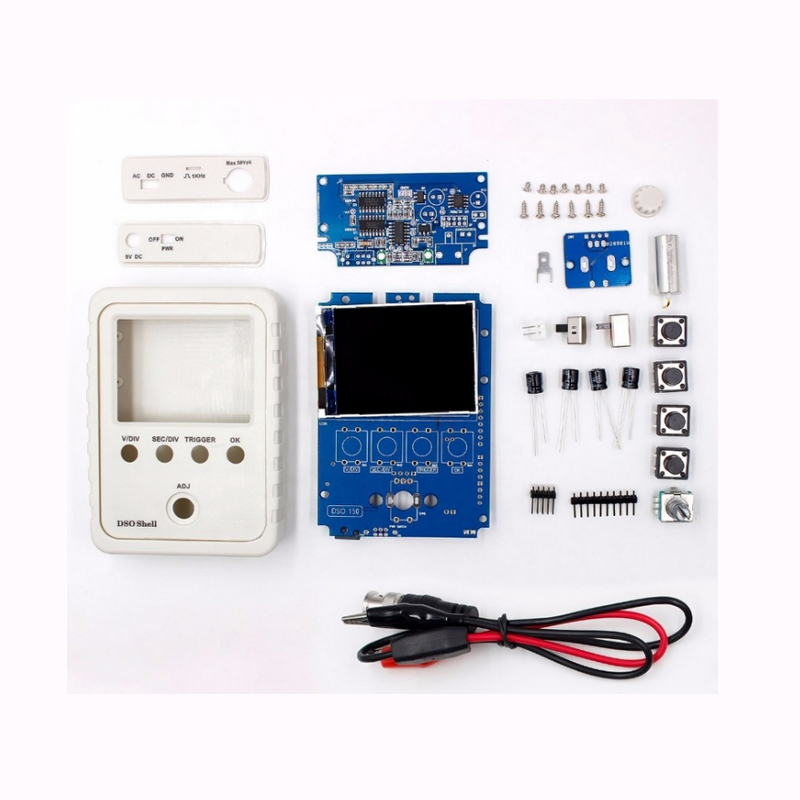

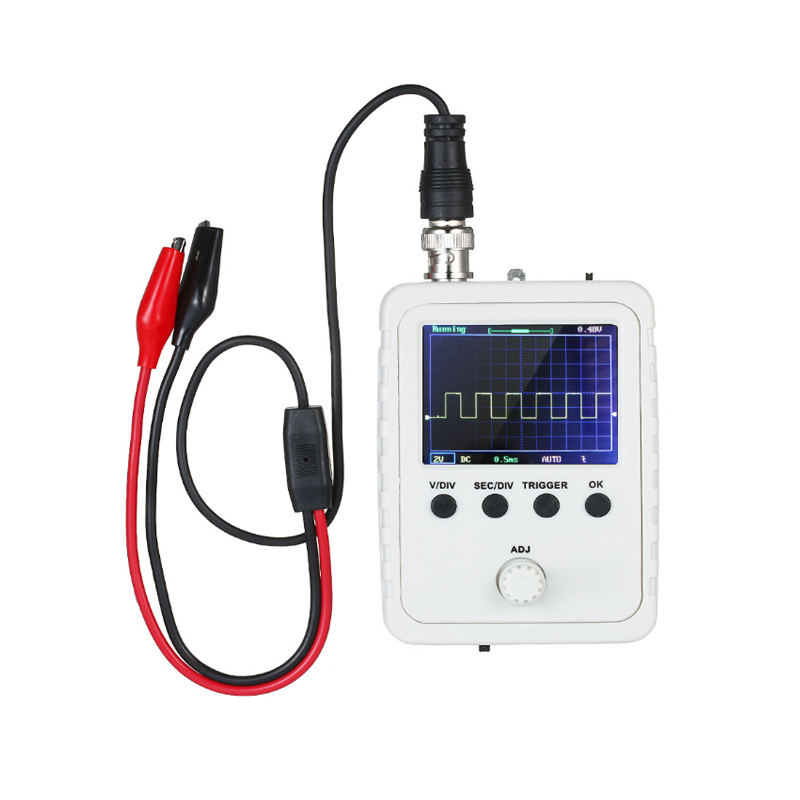

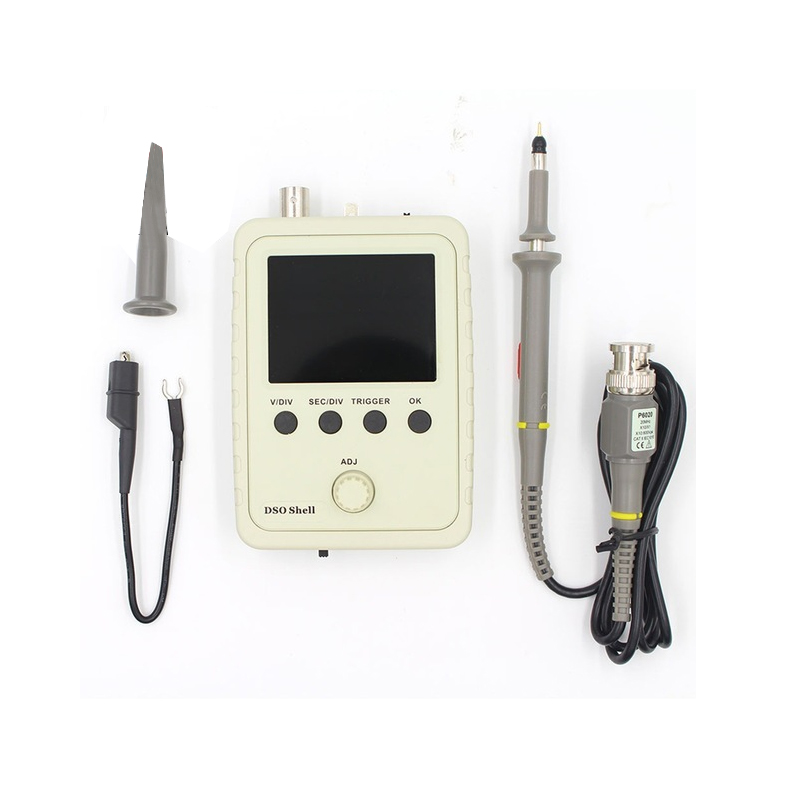

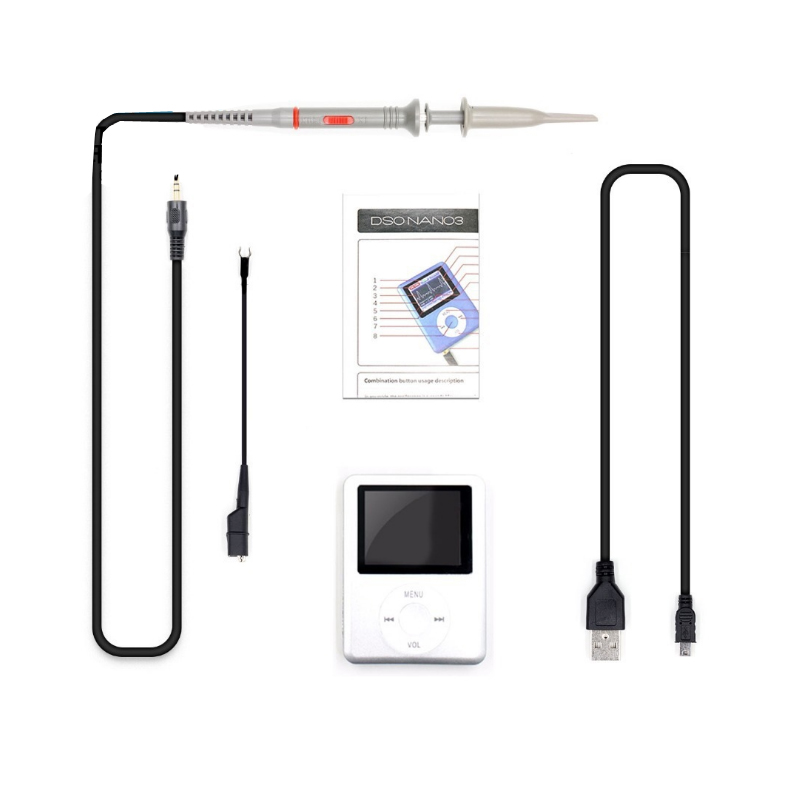

Osciloscópio digital é um osciloscópio de alto desempenho fabricado por uma série de tecnologias como aquisição de dados, conversão A/D, programação de software e assim por diante. O modo de funcionamento do osciloscópio digital é converter a tensão medida em informação digital através de um conversor analógico (ADC). O osciloscópio digital captura uma série de valores amostrais da forma de onda e armazena os valores amostrais. O limite de armazenamento serve para julgar se os valores de amostra acumulados podem representar a forma de onda. Então, o osciloscópio digital reconstrói a forma de onda. Osciloscópio digital pode ser dividido em osciloscópio de armazenamento digital (DSO), osciloscópio digital de fluorescência (DPO) e osciloscópio de amostragem.
A fim de melhorar a largura de banda do osciloscópio analógico, o tubo do osciloscópio, a amplificação vertical e a varredura horizontal precisam ser promovidas de forma abrangente. Para melhorar a largura de banda do osciloscópio digital, apenas o desempenho do conversor A/D frontal precisa ser melhorado e não há requisitos especiais para osciloscópio e circuito de varredura. Além disso, o tubo do osciloscópio digital pode fazer uso total da memória, armazenamento e processamento, bem como uma variedade de recursos de disparo e disparo de derivação. Na década de 1980, os osciloscópios digitais surgiram com inúmeras conquistas e há um grande potencial para substituir completamente os osciloscópios analógicos. Os osciloscópios analógicos de fato recuaram da recepção para a recepção.
Classificação de acordo com estrutura e desempenho
① Osciloscópio comum. O circuito possui estrutura simples, banda de frequência estreita e baixa linearidade de varredura. É usado apenas para observar a forma de onda.
② Osciloscópio multifuncional. Com ampla faixa de frequência e boa linearidade de varredura, ele pode testar quantitativamente sinais DC, baixa frequência, alta frequência, sinais UHF e sinais de pulso. Com a ajuda do calibrador de amplitude e do calibrador de tempo, a precisão da medição pode chegar a ± 5%.
③ Osciloscópio multilinha. É adotado um tubo osciloscópio multifeixe, que pode exibir simultaneamente as formas de onda de mais de dois sinais com a mesma frequência na tela fluorescente sem diferença de tempo e relação de tempo precisa.
④ Osciloscópio multitraço. Com a estrutura de chave eletrônica e circuito de disparo, as formas de onda de mais de dois sinais com a mesma frequência podem ser exibidas simultaneamente na tela fluorescente de um osciloscópio de feixe único. No entanto, há diferença de horário e a relação de tempo não é precisa.
⑤ Osciloscópio de amostragem. A tecnologia de amostragem é usada para converter o sinal de alta frequência em sinal analógico de baixa frequência para exibição, e a banda de frequência efetiva pode atingir o nível de GHz.
⑥ Osciloscópio de memória. Usando tubo osciloscópio de armazenamento ou tecnologia de armazenamento digital, o processo transitório de sinal elétrico único, fenômeno aperiódico e sinal de frequência ultrabaixa são retidos na tela fluorescente do tubo osciloscópio ou armazenados no circuito para testes repetidos.

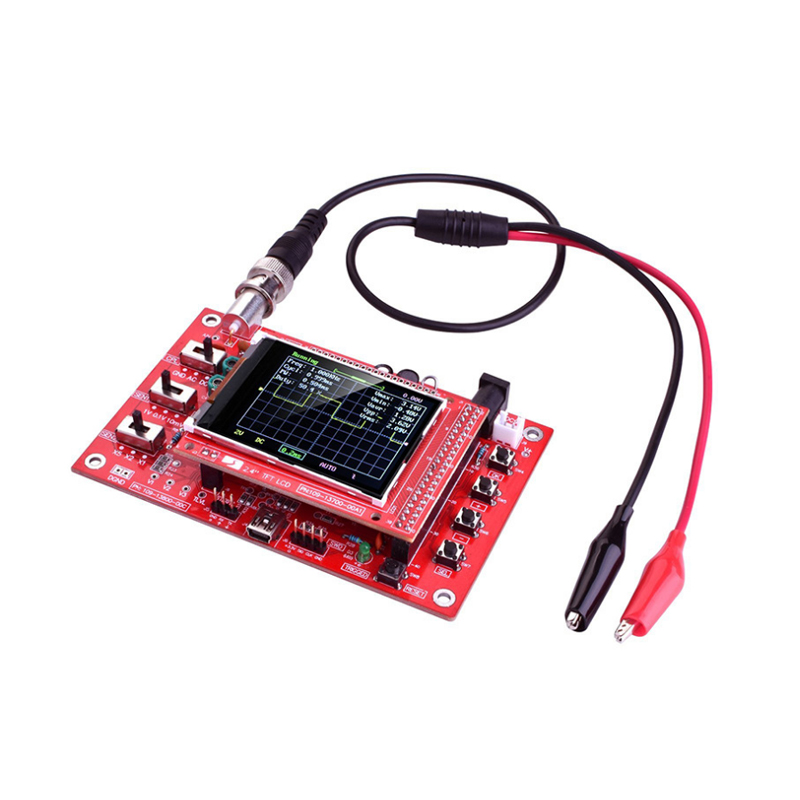

⑦ Osciloscópio digital. Há um microprocessador interno e um display digital externo. Alguns produtos podem exibir formas de onda e caracteres na tela fluorescente do tubo do osciloscópio. O sinal medido é enviado para a memória de dados através do conversor analógico-digital (conversor A/D). Através da operação do teclado, os dados dos parâmetros da forma de onda capturados podem ser somados, subtraídos, multiplicados, divididos, calculados a média, raiz quadrada e raiz quadrada média, e o número da resposta é exibido.
