O que são bobinas toroidais ?

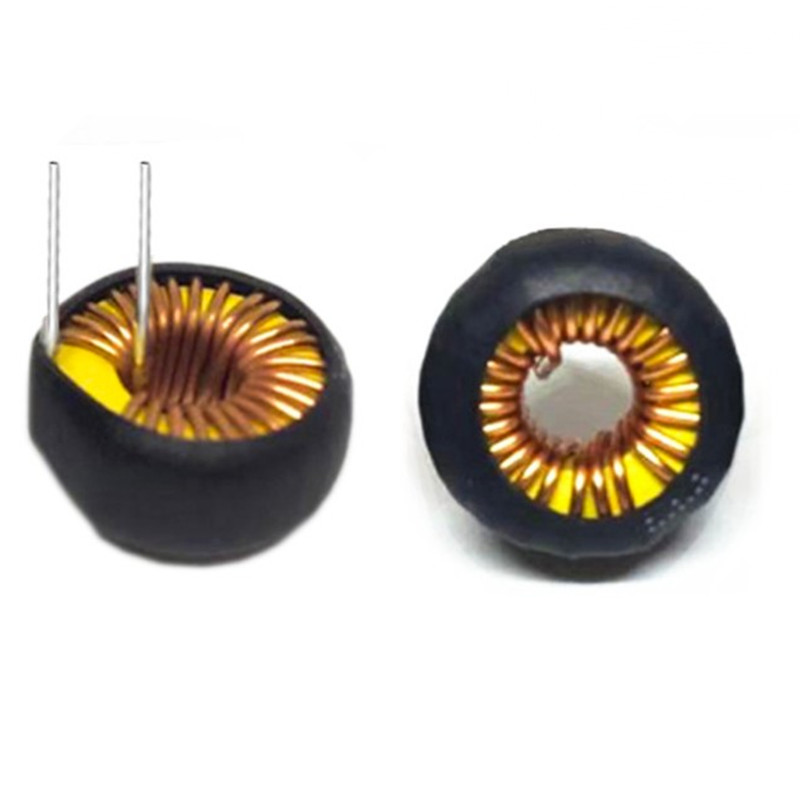

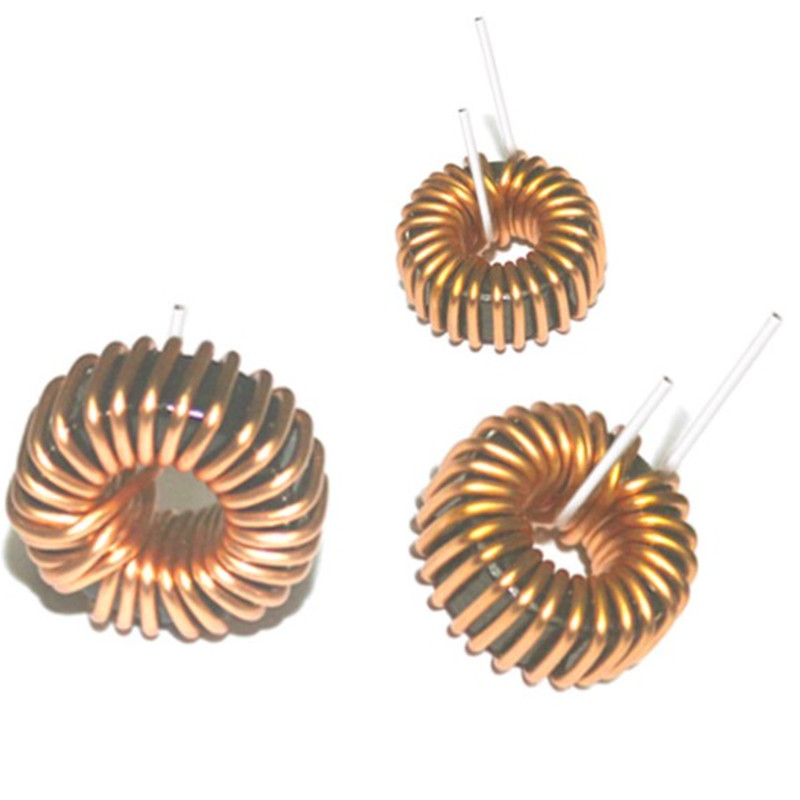

O indutor magnético macio é um componente eletrônico que consiste principalmente em um núcleo magnético circular. Um indutor de corneta deve ser feito para pó de ferro, ferrite, fios ao seu redor ou outros materiais. As bobinas de campo longitudinal são usadas em uma ampla gama de aplicações, como bobinas e transformadores de alta frequência. Indutores magnéticos macios podem ter fator Q mais alto e construção de indutância mais alta do que as mesmas bobinas eletromagnéticas. Isso ocorre principalmente porque são necessárias voltas menores para fornecer um caminho magnético de núcleo fechado. Este fluxo é limitado ao núcleo com alta permeabilidade, a energia consumida pelo confinamento é reduzida e pode ser absorvida por objetos próximos, de modo que a bobina do anel fornece alguns núcleos. O centro do anel roscado na direção geométrica do fluxo magnético, enquanto o núcleo paralelo à direção do fluxo magnético suave é o anel. Indutores toroidais, bobina de choque e bobinas
Tanto o indutor de alta frequência quanto o de baixa frequência são bobinas indutivas. A bobina de indutância tem a característica de restringir a mudança de corrente. Quanto maior for a indutância, mais óbvio será esse efeito. Este efeito atrapalha a corrente. O tamanho da reatância indutiva está relacionado à frequência de trabalho da indutância e ao tamanho de sua própria indutância.

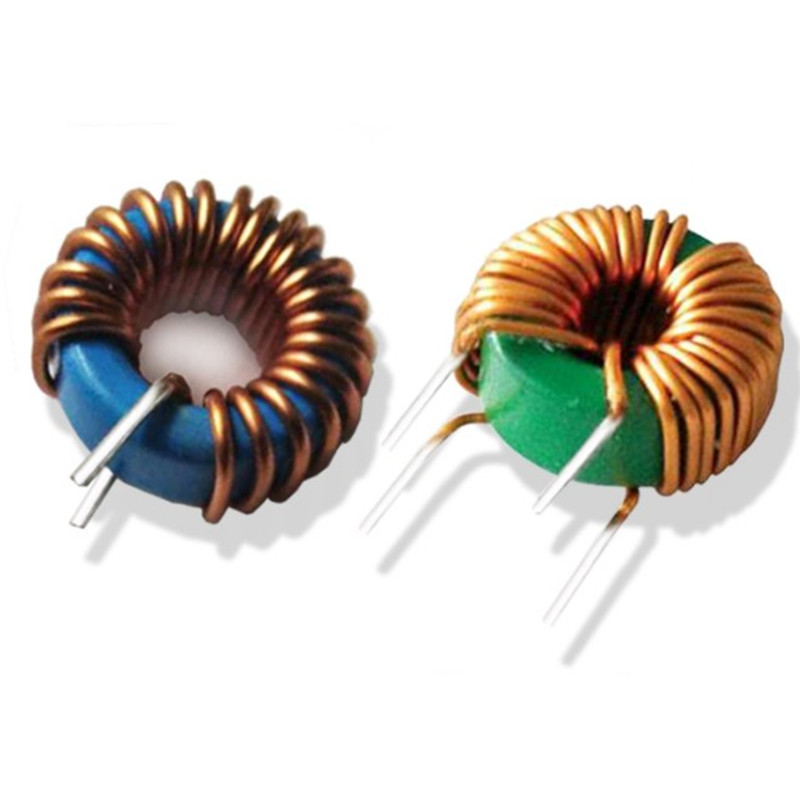

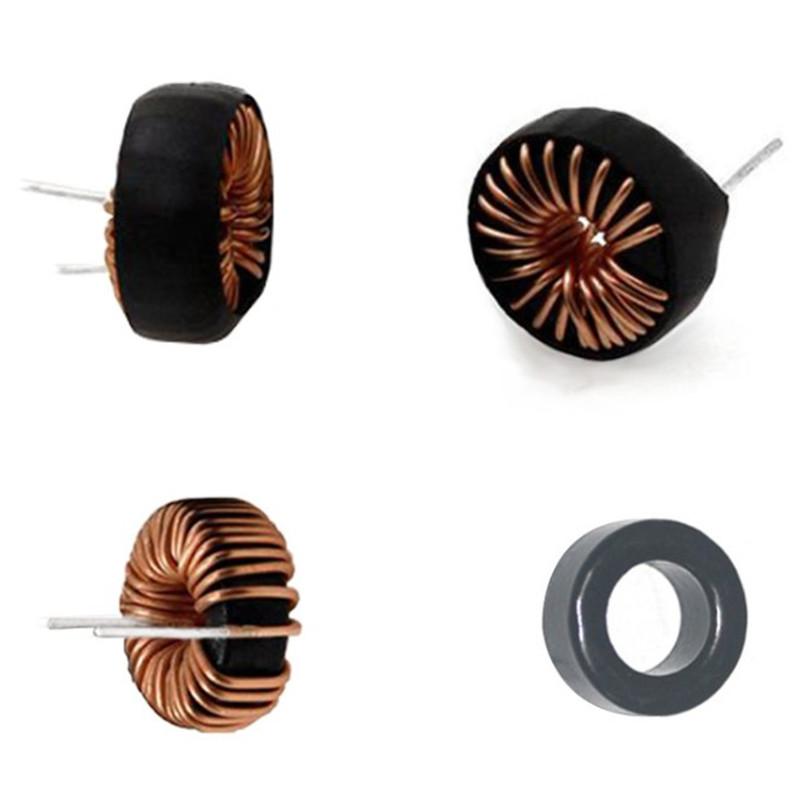

O indutor de modo comum é um dispositivo de supressão de interferência de modo comum com ferrite como núcleo magnético. Consiste em duas bobinas com o mesmo tamanho e o mesmo número de voltas enroladas simetricamente no mesmo núcleo magnético de anel de ferrite para formar um dispositivo de quatro terminais. É usado para suprimir a grande indutância do sinal de modo comum, mas tem pouco efeito na pequena indutância de vazamento do sinal de modo diferencial. O princípio é que quando a corrente de modo comum flui, o fluxo magnético no anel magnético se sobrepõe, por isso tem uma indutância considerável e inibe a corrente de modo comum. Quando as duas bobinas fluem através da corrente de modo diferencial, o fluxo magnético no anel magnético se neutraliza e quase não tem indutância, de modo que a corrente de modo diferencial pode passar sem atenuação. Portanto, a indutância de modo comum pode efetivamente suprimir o sinal de interferência de modo comum na linha balanceada e não tem efeito no sinal de modo diferencial normalmente transmitido pela linha. Estrangulador toroidal horizontal
Os indutores de modo comum devem atender aos seguintes requisitos durante a fabricação
1) Os fios enrolados no núcleo magnético da bobina devem ser isolados uns dos outros para garantir que não haja quebra e curto-circuito entre as voltas da bobina sob a ação de sobretensão instantânea.
2) Quando a bobina flui através de uma grande corrente instantânea, o núcleo magnético não deve estar saturado.
3) O núcleo magnético da bobina deve ser isolado da bobina para evitar ruptura entre os dois sob a ação de sobretensão instantânea.
4) A bobina deve ser enrolada em uma única camada, tanto quanto possível, o que pode reduzir a capacitância parasita da bobina e aumentar a capacidade de resistência da bobina à sobretensão instantânea.
5) Geralmente, preste atenção à banda de frequência a ser filtrada ao mesmo tempo. Quanto maior a impedância de modo comum, melhor. Portanto, precisamos observar os dados do dispositivo ao selecionar a indutância de modo comum, principalmente de acordo com a curva de frequência de impedância. Além disso, ao selecionar, preste atenção à influência da impedância do modo diferencial no sinal, preste atenção principalmente à impedância do modo diferencial e preste atenção especial à porta de alta velocidade.
A função do indutor de baixa frequência na antiga classe de amplificador de potência de áudio é "conectar DC e bloquear AC". No entanto, esta situação ideal não pode ser satisfeita, que só pode ser semelhante a “DC, AC”. Desde que as necessidades do amplificador sejam atendidas, também é permitida uma ligeira perda de uma pequena parte do componente CA. A reatância indutiva do indutor é maior aqui. Quando a frequência é certa (a faixa de áudio é de 20 kHz a 20 Hz), a indutância deve ser grande. Geralmente é da ordem de miliheng.
O indutor de alta frequência geralmente funciona em corrente de alta frequência, e sua função é principalmente a seleção de frequência, o que requer que sua indutância não seja muito grande, geralmente na ordem de micro Heng.

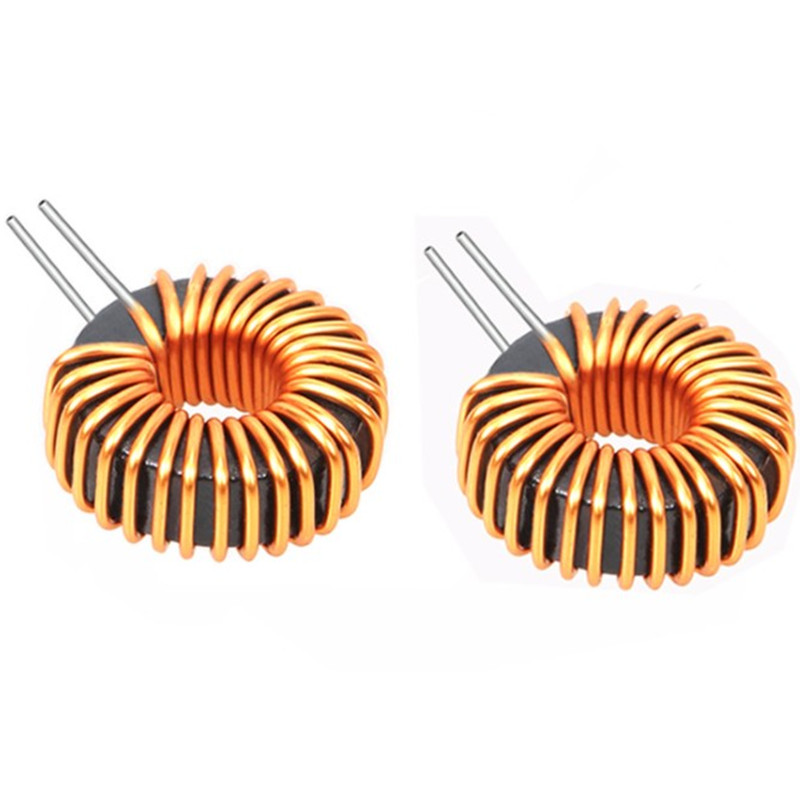

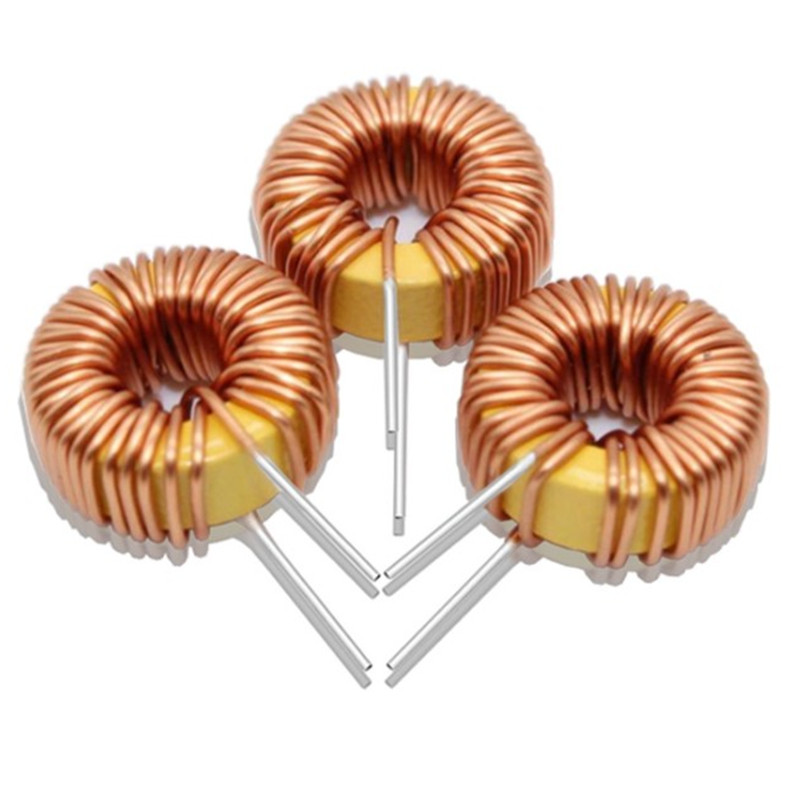

Na verdade, os termos "conectar CC, resistência CA" e "conectar baixa frequência, resistência de alta frequência" são para aplicações. Mas o objetivo é ajustar a indutância do indutor para atender às nossas necessidades. Choques toroidais em pó.

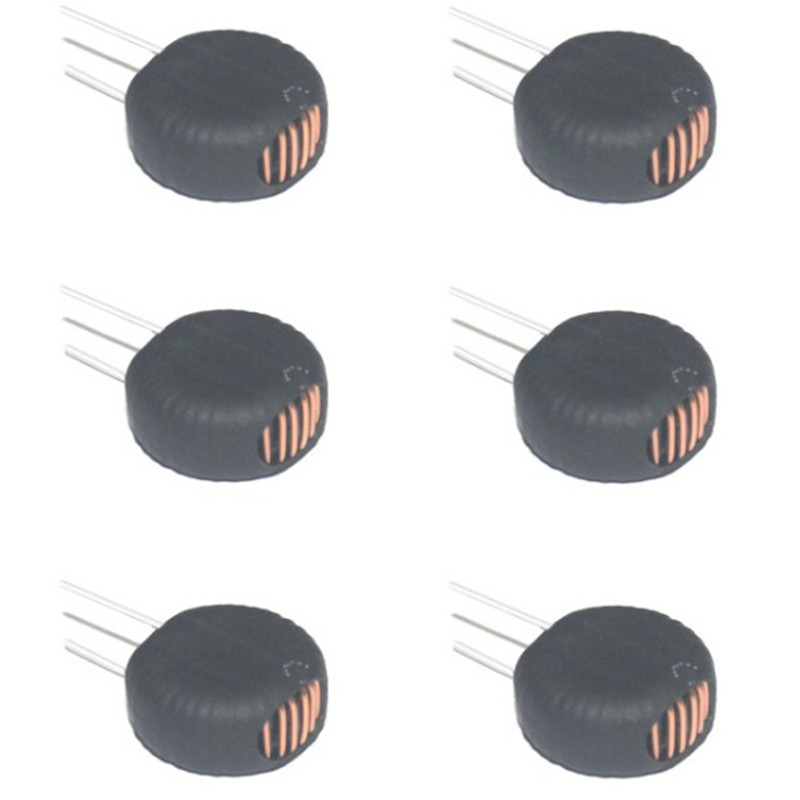

1: Preste atenção ao valor da corrente que flui através da bobina, pois a capacidade de corrente que flui através da bobina está relacionada à área da seção transversal do fio que forma a bobina. Quando o diâmetro do fio da bobina é muito pequeno e a corrente é muito grande, isso causará danos. Certifique-se de calcular o valor mínimo da corrente e confirmar os parâmetros com o valor da corrente nominal do indutor.
2: Ao usar o indutor na fonte de alimentação CC, preste atenção não apenas ao diâmetro do fio da bobina do indutor, mas também ao valor da impedância CC do indutor. Se a corrente for grande e a resistência DC for muito grande, a queda de tensão do indutor será muito grande e a perda de saída será muito grande.
3: Preste atenção às características de frequência de supressão do indutor quando o indutor for selecionado. A capacidade de suprimir a frequência é proporcional à indutância do indutor. Quanto maior a indutância, o ponto central da frequência de supressão se moverá para a direção de baixa frequência. Quando a indutância é pequena, a frequência de supressão mudará para a direção de alta frequência; Certifique-se de prestar atenção às características de frequência de interferência em sua fonte de alimentação. A famosa marca chinesa FBelec pode ser seu melhor parceiro em soluções de componentes!
